1、存在問題
某公司水泥車間原料工段使用的2臺Ø2.2x6.5m球磨機，在實際使用過程中．出料中空軸與出料螺旋聯接的8-M20x35螺栓經常斷掉．殘存部留在中空軸尾端8-M20螺孔內。檢修工要更換已斷的螺栓．就必須先將其取出．為此經常要把磨尾出料的圓筒篩拆掉，搭好架子，吊來?yè)u臂鉆床，利用鉆床將螺栓殘留部鉆除，然后進行擴孔、攻絲，把加大的螺栓更換上去。這樣的檢修時間很長，檢修頻率也很高，造成球磨機停機時間長，對生產不利。
2、改進措施

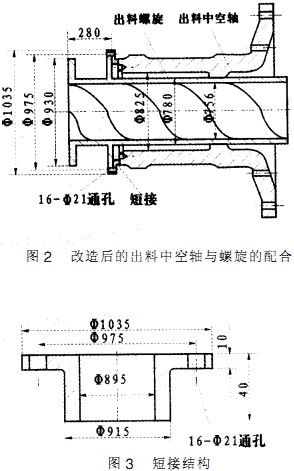

對該球磨機進行了認真的研究、分析發現，出料中空軸與出料螺旋的聯接方式不太合理（見圖1）。對此，我們進行了改進：在中空軸尾端加焊一個短接．在加焊時保證二者同軸度．中空軸法蘭相應加大、后移。然后，利用短接上的法蘭與出料螺旋上的法蘭用M20x40螺栓聯接。同時，聯接螺栓增加到16只（見圖2）。短接結構見圖3。這樣即使以后聯接螺栓斷掉了，更換起來也很方便，直接把M20x40螺栓裝上、擰緊螺母，就可以開機運行了。
3、改進效果
自2004年4月6日改進至今．出料中空軸與出料螺旋聯接螺栓很少發現有斷掉的現象，即使偶爾有螺母松脫，裝回去也很省時省力。因此減少了停機維修時間，提高了球磨機的運轉率。
4、結束語
去年，我們陸續對其它4臺球磨機的出料中空軸與出料螺旋聯接方式及進料中空軸與進料螺旋聯接方式進行了相同的改進，效果很好。
