水稻干燥機械是我國目前需求量最大的干燥設備之一。因?yàn)樗驹谌珖?guó)的種植面積占耕地面積的1/4，而且還呈加速上升趨勢。水稻是由稻米、稻殼、稻糠組成的一種熱敏性物料，其穎殼對水稻干燥時的降水起阻礙作用，干燥困難。不適當?shù)母稍锕に嚰肮に噮?shù)必將造成爆腰率的增加，影響烘后品質，整米率低。目前，稻谷的干燥多采用玉米等谷物的通用干燥機，因而造成米質降低，爆腰現象嚴重。因此，我們?cè)O(shè)計了5DSH - 16型谷物干燥機，該機工藝先進，不僅能保證水稻種子的純度和發芽率，還能用于水稻、小麥、玉米等多種作物商品糧的烘干，是水稻種糧干燥加工的理想機型。
1、主要結構和工藝流程
1.1主要結構
5DSH - 16型干燥機主機采用雙層金屬塔式結構，中間采用保溫巖棉保溫。其結構如圖1所示。主要包括塔頂、儲糧段、進氣段、排氣段、緩蘇段、冷卻段和排糧段等幾部分。該機除排糧段外，均采用通用的框架結構，內外護板鉚接在框架上，安裝方便，熱效率高，節能顯著。
1.2工藝流程及結構參數
1.2.1工藝流程
種糧經檢驗、計糧后經初清機清除雜質，由提升機送入前儲倉暫儲，然后經輸送機提升至干燥機塔頂。種糧從塔頂進入并向下流動，經熱風爐加熱的熱風經熱風管道由進氣角狀管進入烘干室，對種糧進行加熱干燥。熱風流向與種糧流動方向一致，為順流干燥。該機在每次干燥前設有較大的緩蘇段，以使谷物的溫度和水分進行充分的平衡。種糧經多次加熱、緩蘇后被冷卻經排糧輥排出。種糧達到標準水分后經復清機清理計量后進入后儲倉儲存。
1.2.2結構參數
主機由18節箱體、塔頂、底座和熱風管道組成，外形尺寸為3080×4170×22530mm。每節箱體為3080×2080×1000mm的通用框架結構，其中2層儲糧段，5層加熱段，5層排氣段，4層緩蘇段，1層冷卻段，1層分糧段。以燃煤間接加熱空氣為熱介質，干燥水稻種子時熱風溫度應控制在60℃以下。其溫度要根據干燥不同谷物來進行調控。
2、設計計算

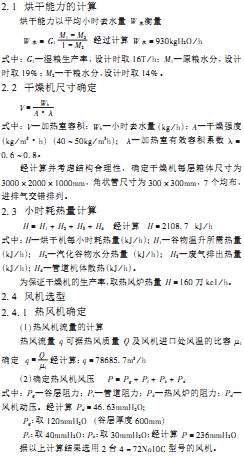

2.1烘干能力的計算
2.4.2冷風機確定
經分析計算冷風機風量19671. 4m3/h，風壓135mmH20，選用一臺4 - 72N08C型號的離心風機。
2.5熱介質溫度確定
本機以烘干水稻種子為依據，熱風溫度直接制約著產量的高低和干燥質量的好壞，溫度過高影響種子發芽率，經試驗研究，干燥水稻種子時的熱風溫度應控制在45℃~ 55℃為宜。烘干其它谷物及商品糧時可采用較高的溫度。
3、結論
經理論設計與生產實踐證明，5DSH - 16型谷物干燥機有以下特點：
(1)該機干燥工藝先進，性能可靠，干燥均勻，品質好。
(2)采用通用框架結構，加工安裝簡便，成本低。
(3)單位熱耗低，效率高，節能顯著。
(4)干燥溫度調節范圍廣，可適應不同谷物的干燥要求。
(5)結構合理，采用排糧輥和滑糧板由輸送帶輸出干糧，降低了谷物的破碎率。
(6)配備較完善的自控系統，實現了熱風溫度自控，料位控制，模擬監控等。自動化水平高，操作簡單。
