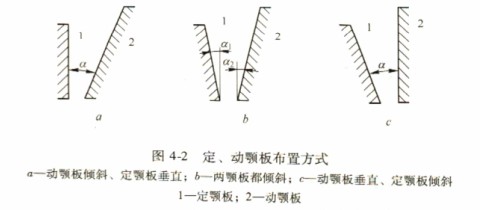

破碎機定、動顎板的布置方式，可歸納為三種：動顎板相對垂直方向傾斜一個a角而定顎板垂直（圖4-2a）；定、動顎板分別傾斜為a
1和a
2角（圖4-2b）；定顎板傾斜a角而動顎板垂直（圖4-2c）。
第一種方式用得最普遍。但第三種也有它的長處，即通過精心設計，能夠使襯板相對動顎產生垂直的推力，而支撐系統上，只產生不大的分力。此外，還能改善動顎特性，即在相同條件下，能減少垂直行程、減少阻礙排料的作用。國產900x1200簡擺顎式破碎機、國外簡擺破碎機和上置式破碎機（圖3-5），均有動顎垂直布置方式。
破碎機理論生產率可按一定公式計算計算。在破碎機規格尺寸L、排礦口尺寸b、動顎行程s和動顎擺動次數n相同條件下，生產率與tanal+tancrz成反比。對圖4-la、。兩種破碎機嚙角為q，則生J^：率與to．．Q成反比。
當ct = 01+d：時，則tana>tanal+tancr2，更甚者是tana
1> tana
1+tana
2(a
1≠a
2)> tana
1+tana
2（a
1=a
2=a/2）.故后者布置方式較為合理，而且a
1=a
2=a/2更為有利。但是，從動顎運動學方面來看，當a
1=a
2=a/2時，會受到動顎運動特性的約束，其綜合影響結果，并不一定有利。因此，一般常采用a
1≠a
2≠a/2的方案。若固定顎板裝設曲線形襯板，其傾角為5°左右較合適。當然，動顎板的布置方式還要受到其他因素的影響。
設汁破碎機時，往往是用戶給定破碎機規格尺寸B×L、排料口調整范圍b
min。和b
max以及b值都是已知。所以首先應確定嚙角a和破碎腔高H。
