杭州鋼鐵集團公司3#高爐的1 860 m
3／min軸流風機型號為AV45 - 12，進口壓力99. 56 kPa( A)，出口壓力0.4 MPa(A)，工作轉速7.25 kr/min，電機功率8.4 MW。由于該風機存在一個不小的不穩定1況區，因此，要達到軸流風機的安全運行，除必須保證結構合理、制造和安裝質量符合技術要求外，關鍵是要保證所有的運行工況點都不會落在不穩定工況區內，為此，必須適當?shù)剡x擇風機參數，并采用合理、科學的調節方法和啟動措施。
1 調節導葉角度，避開不穩定工況區

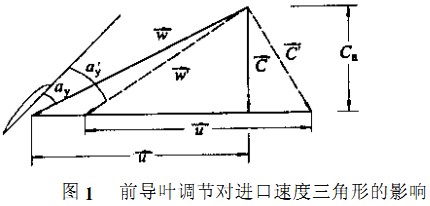

3 #高爐1 860 m³／min軸流風機系前導葉調節（又稱導向靜葉調節型），其機理為：當導向葉片角度關小時，使進入葉輪的氣流產生與葉輪旋轉方向相同的同向預旋（如圖1），當風量維持不變時，即軸向分速度Va不變，導向葉片關小，使絕對速度由y變?yōu)镻，相對速度從Ⅲ降為叫’，氣流對葉片的沖角也從ay減少到a’y。，使風壓降低，從而達到調節的目的。

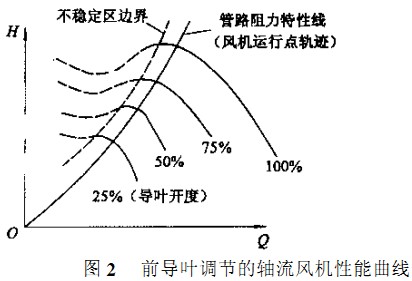

圖2是3#高爐1 860 m³／min風機性能曲線。從圖中可以看出，當導葉關小時，風壓性能曲線基本上是平行移動的，它們與管路特性曲線相交的工作點也隨之移動，于是就起到調節的作用，可避免風機在不穩定I況區內運行；當風量減小時，不穩定工況區邊界逐漸向風量小的方向移動，若風機參數選擇恰當，也完全能避免風機在不穩定工況區內運行。另外，為了避免啟動后即落入不穩定工況區內運行，采取將前導葉調節到最小啟動角，即第1級靜葉為140，防喘振動閥100%全開，逆止閥100%全關閉，2只電動蝶閥全關的調節方法非常奏效。
2 “搶風”現象及原因分析

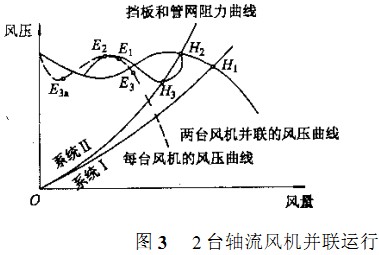

由于3#高爐熱風爐管網是聯網的，曾經多次發生過嚴重威脅安全生產的“搶風”現象。所謂“搶風”是指1臺風機風量特別大，而另1臺風機風量卻特別小。即使風機的特性完全一樣，而運行表盤上的電流仍相差很大。此時，若開大“小風量風機”的風門，或關小“大風量風機”的風門，原來風量大的風機會突然跳到小風量運行；而原來風量小的風機又突然跳到大風量運行，風機的電流也跟著倒換，使得風機不能穩定地并聯運行。風機之所以出現“搶風”現象，也是因?yàn)檩S流風機存在較大的不穩定工況區。圖3給出了2臺風機的并聯特性及其在管網中的工作情況。從圖3中可見，若2臺風機都在系統I中運行，即以Hi點為運行點，每臺風機都將在E．點運行，則“搶風”現象不會出現。但實際情況是風機是處在系統Ⅱ中運行。我們注意到風機的并朕特性中有一個m區域，若在此區域運行，系統運行點可能為礬或H3點。在凰點運行時，2臺風機尚能穩定在B點工作。但是2臺風機的阻力稍有差別，或系統風量稍有波動，其結果將使系統處于H3點并列運行，2臺風機則分別位于E3和E。點工作。大風量的風機在穩定工況區1作，小風量的風機則在不穩定工況區工作，導致2臺風機出現“搶風”現象。因?yàn)槠胶夂苋菀妆黄茐模浣Y(jié)果是2臺風機的工作點互換。嚴重時可造成1臺風量過大；另l臺則出現倒流，且不時出現相互倒換，甚至造成2臺風機的電動機損壞或風機軸位移等嚴重后果。因此，在風機運行中務必杜絕“搶風”現象的出現。
3 防止“搶風”措施
對于高爐風機來說，為了消除“搶風”現象，在點火和低負荷運行時，可以采用單臺風機運行，待到單臺風機不能滿足負荷需要時，再啟動另1臺風機投入并聯運行。此時，若某種原因使高爐還不能滿足夠高的負荷，出現“搶風”現象，則應適當開啟人孔門和放風門，以增加通過風機的風量來消除“搶風”現象。但這種方法是不得已而為之的最不經濟的方法。杜絕“搶風”的最好措施是采用科學合理的調節方法和啟動措施。
