0 引 言
熔斷器具有分斷能力高、可靠性強、價格低廉、尺寸緊湊等優點，故得到了廣大電氣工作者的認可。特別是近年來，隨著科學技術的進步，結構緊湊的開關與熔斷器結合的技術得到了廣泛的應用。
2007年，西門子公司在中國市場上推出SENTRON 3NJ系列條形開關，擴大和發展了熔斷器技術在配電領域中的應用。
3NJ系列條形開關分為兩種：3NJ4/5條形熔斷器式隔離開關和3NJ6條形隔離開關熔斷器組，外形分別如圖1和圖2所示。這兩種條形開關集“負荷分斷”和“隔離”功能于一體，借助于LVHRC熔斷器，可提供全面的過載和短路保護。
1 3NJ4/5條形熔斷器式隔離開關
從裝容密度來看，在采用固定安裝式技術的西門子SIVACON 8PT柜中，3NJ4/5條形熔斷器式隔離開關具有最佳的裝入條件，每屏可裝入24條饋電回路。由于體積小，安全性高，應用3 NJ4/5條形開關的電纜分支箱也被越來越多的國內用戶選用。
1.1產品結構及特點
3 NJ4/5條形熔斷器式隔離開關由基座、底座、蓋、手柄及防護罩等部分組成。LV HRC熔斷器安裝在蓋上，并直接作為動觸頭刀片使用；手柄沿底座的支點呈扇形旋轉運動，將蓋連同熔斷器一起作分、合閘，有較大的空間距離和明顯的斷開點�；c底座能方便地拆開，便于基座安全可靠地安裝在匯流排上。底座上裝有滅弧柵，從而保證開關分斷能力。
3 NJ4/5條形熔斷器式隔離開關有3極單獨分合閘和3極同時分合閘兩種操動機構，直接安裝在100 mm或185 mm母排系統上。它將3只縱向排列的單極式熔斷器式隔離開關融于一體，每相的1個觸刀座與1個三相的母線系統的一相連接，出線可選擇各種電纜接線端子。
所有的SENTRON 3NJ條形熔斷器式隔離開關都通過母排饋電。出線電流通過電纜傳輸。使用SENTRON 3NJ41條形熔斷器式隔離開關時，可以通過旋轉觸頭支架來選擇上部出線或下部出線，標準型為下部出線。
西門子SENTRON 3NJ條形熔斷器式隔離開關能垂直（標準）或水平安裝。但是當水平安裝時，必須遵守應用系統規程中歷規定的專用降容系數以及利用系數( DIN VDE 0660 Part 500 4.7標準)。
1.2 主要技術參數及性能

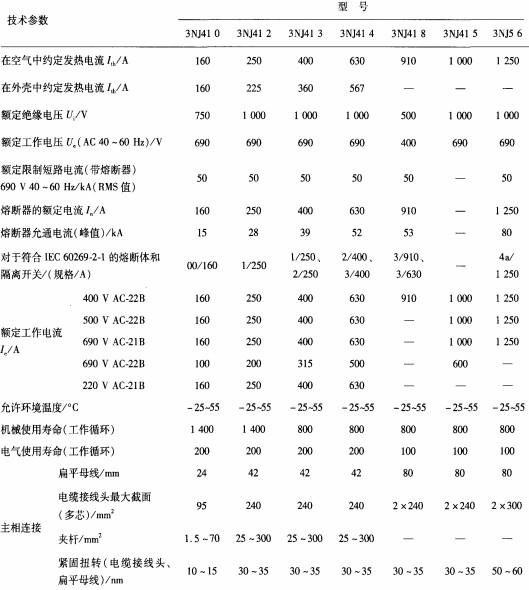

3 NJ4/5條形開關有5種規格，分別為：規格00，160 A；規格1，250 A；規格2，400 A；規格3，630 A；規格4a，1250 A。其主要技術參數和性能比較如表1所示。1.3 3NJ4/5的應用
3 NJ4/5條形熔斷器式隔離開關結構緊湊，并由模塊組成。從裝容密度來看，它具有最佳的裝入條件，而且價格約為同容量斷路器的2/3。3 NJ4/5條形熔斷器式隔離開關主要用于對負荷饋線和配電系統進行不頻繁手動分斷的場合。如用于發電站和相關工業中，可作為配電盤的過載和短路保護；變電站及電纜分支箱；商業建筑中的主配電系統等。
3NJ6插接式條形隔離開關熔斷器組完全區別于其他的熔斷器隔離開關設備，它不僅具有開關、保護功能，還可以通過系統中其他可選功能部件進行功能擴展，使其具有更大的靈活性�？梢哉f，它不單純是一種開關形式，更是一種完整的智能化系統，是未來配電領域的一個趨勢。
2.1產品結構及特點
3NJ6條形插接式隔離開關能夠很方便地安裝在所有通常上市的開關柜內，如西門子SIVA-CON 8PT柜。所有尺寸都適含母排中心線間隔為185 mm的母排系統，所有尺寸都有相同寬度和深度，并且針對高度（50 mm、100 mm和200 mm）具有50 mm的均勻分度。這能將各種尺寸進行任何組合安裝于各種開關柜內。
該隔離開關根據IEC標準通過試驗，防護等級為IP41。由于在手柄上設有專用聯鎖機構，因而在打開蓋和取下熔斷器之前，必須斷開隔離開關。當手柄因掛鎖（鉤環直徑最大為6 mm）而處于斷開位置時，可防止手柄再次接通開關。手柄為折疊式結構，從而在接通和斷開位置都能保持緊湊設計。
輔助開關、電流表(48 mm x48 mm)和電流互感器都可隨時加裝到該開關上，無需安排額外空間。必要時使用接觸模塊，幅度可增加200 mm，裝到深度>400 mm的開關柜內，隔離器開關的深度可延長200 mm。該產品系列還包括如導軌、備用罩分配器等附件。
2.2雙斷點技術

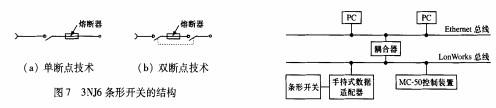

3 NJ6條形開關有單斷點和雙斷點兩種不同的結構，如圖7所示。熔斷器兩端分別有2對觸點分斷，采用雙斷點技術，在更換熔斷器時每相雙斷點分斷（即4點雙重分斷），可保證分斷時熔斷器兩端的電路完全隔離，最大限度地保護操作者的安全。雙斷點的設計可以保證開關的分斷能力，因此可以滿足開關電動機負載的要求。
2.3系統及通信
采用插接式技術的電纜分支回路用配電屏，如與抽出式技術相比較，則顯得更經濟。此種配電屏結構緊湊，并通過進線側的插接觸頭能實現快速改裝。
所有開關都可配電子式熔絲監視裝置，可對3個熔斷器進行電子式熔斷監控，通過單獨安裝的故障指示器實現向控制室供電以及向控制室傳輸信號。
3NJ6插接式條形隔離開關熔斷器組可以通過手持式數據適配器連接到LonWorks總線系統，從而與各個開關進行通信，并可檢測并記錄各個開關的運行狀態和運行參數，實時地將這些數據集中顯現出來，還可通過iLon接口耦合，連接至Ethernet總線，如圖4所示。
監測和傳輸?shù)臄?shù)據包括相電流、電壓、功率、功率因數、溫度、熔斷器狀態、開關狀態�？梢詫⑦@些參數實時地傳輸?shù)缴衔粰C系統，并可在上位機系統監視、記錄及控制，因此整套系統可集配電、保護、監視、操作、控制功能于一體。
功能強大而穩定可靠的3NJ6系列條形開關借助于先進的西門子SIVACON 8PT插接式技術，成功地在如BASF、Degussa等高端項目中得到應用。
2.4主要技術參數

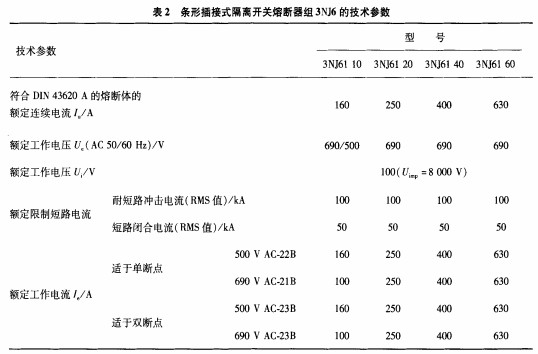

3NJ6插接式隔離開關熔斷器組可用于160~630 A的額定木間斷電流。符合DIN 43620(規格00～3)標準的LV HRC熔斷器可提供過載和短路保護，交流電壓達690 V。其主要技術參數如表2所示。
3 結 語
由于熔斷器保護有許多無可替代的優勢，故在歐洲一直得到廣泛的應用，特別是在低壓電網中的電纜和線路保護領域。
西門子3NJ系列條形開關成功地應用了不斷發展的開關技術，并與熔斷器結合，具有體積小、安全性高、價格適中等優點。今后3NJ系列條形開關一定會在諸如電網改造等更廣泛的領域中發揮更大的作用。
