一、
顎式破碎機主軸轉速與主要經濟指標的關系
偏心軸轉一周，動顎往返擺動一次，因此，偏心軸每分鐘轉速即為動顎每分鐘的擺動次數。偏心軸轉速是破碎機主要性能參數之一。轉速直接影響生產率、比功耗以及過粉碎產品的含量等，故轉速是破碎機經濟運轉的主要因素。
由試驗可得，轉速與生產率、比功耗以及過粉碎產品的含量之間變化關系，如圖4-3所示。由圖中看出，在給定的工作條件下，破碎機生產率隨轉速增加而增長。當轉速達到一定值（約為430r/min）時，生產率為最大，此后轉速再增加，生產率急速下降，過粉碎產品含量也隨之增加。比功耗的變化是：在達到最大生產率之前，隨轉速增加而比功耗變化不大，但達到最大生產率以后，隨轉速增加而功耗急劇增加。此外，還可看出，顎式破碎機偏心軸的最高轉速，都應低于430r/min。這個結論幾乎完全符合實際情況。
二、主軸轉速計算

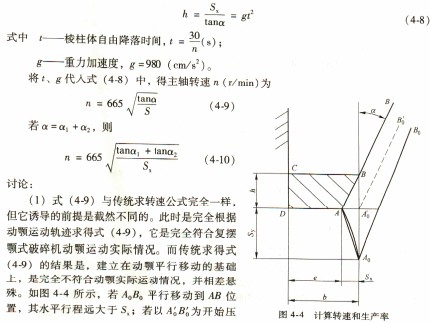

從圖4-4可知，動顎齒面從A
oB
o位置開始壓縮到AB位置終止后再返回到A
oB
o位置，此時截面為ABCD的棱柱形體，其自由降落高度為h，在此過程動顎水平行程為S
x(cm)。e為壓縮終了時的最小排料口、a為齒面壓縮到終點位置時的嚙角(°)、b為最大排料口尺寸。若物料以自由落體形式排料，則
縮時，其水平行程雖然等于S
x。但它僅僅是動顎運動行程的一部分，兩種情況都不符合實際且相差懸殊。
(2)從式(4-9)可知，轉速n、嚙角a和擺動行程S
x三參數是相匹配的。當機構設計后S
x為定值，主軸轉速n值，隨動顎壓縮到終點時齒面嚙角a值改變而改變。
