顆粒機的主要部件，其工作性能直接影響制粒的質量、顆粒成型以及生產率。近年來，國內、外學者對飼料制粒機環模進行了大量研究，取得了一定的進展。概念設計是整個設計過程中重要階段，為了把設計過程的活動從邏輯上和時間關系上結構化，很多產品設計方法學都把設計過程劃分為概念設計和構型設計2個階段。前者的目的是制定出方案，后者的目的是設計出具體構型。在傳統制粒機設計過程中，概念設計階段的研究成果較少。目前，采用基于實例的推理方法得到概念設計解是制粒機概念設計研究和應用的常用方式，存在
制粒機設計主要依靠設計人員的個人經驗、設計結果不能精確控制等問題。為此，筆者從環模的力學模型出發，建立環模概念設計模型，進行了環模的概念設計，旨在為飼料制粒機的生產提供參考。
1、制粒機環模結構

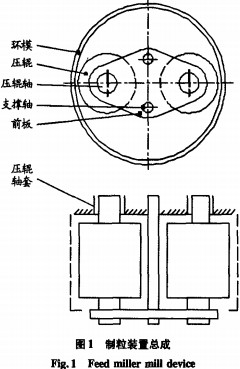

圖1為制粒裝置總成，內含環模、壓輥（含壓輥軸）、支承軸和前板；支承軸的一端以螺紋緊固在座板上，另一端穿過前板中間孔并用螺栓擰緊對壓輥起固定作用。壓輥與環模之間有裝配間隙。環模轉動帶動壓輥隨環模轉動，粉料被喂入環模和壓輥之間形成的擠壓區被逐步擠壓，最后從環�？讛D出形成顆粒料。
2、環模力學模型建立

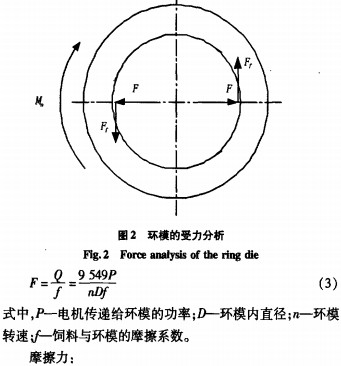

從圖l中取走壓輥，將壓輥和環模之間的作用力直接作用在環模上。以電機滿負荷工作，1個環模和2個壓輥的系統為例進行受力分析，見圖2。
環模受到的轉矩：

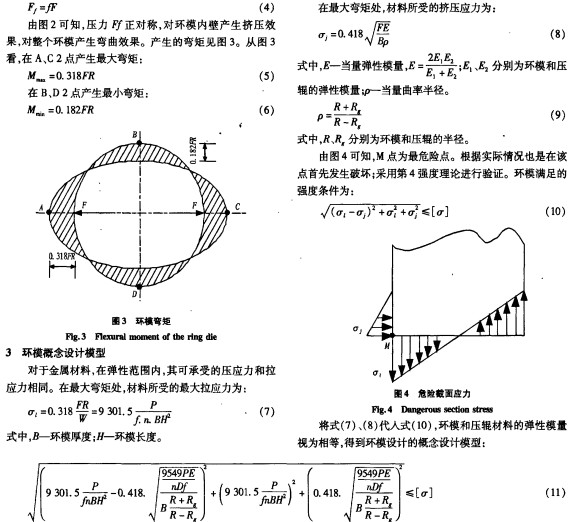

根據概念設計模型(II)，在給定功率、環模內徑、環模轉速、摩擦系數和壓輥等的前提下，可對制粒機環模進行概念設計。
4、結論
提出了飼料制粒機環模的概念設計方法，建立了環模的力學模型以及環模的概念設計模型。依據概念設計模型可對環模進行初步的尺寸確定，為后期環模的詳細尺寸分析提供了參考。
