雷蒙磨作為一種粉碎設備，廣泛用于礦山、冶金和化上生產中，我國鈦白粉生產的粉碎設備已基本被雷蒙磨取代。雷蒙磨的生產能力大，能耗低，產晶細度好，但噪音人，振動比較厲害。本文從物料的流動狀態，研究雷蒙磨對鈦白粉生產的適應性。
1、雷蒙磨的工作原理
1.1雷蒙磨結構

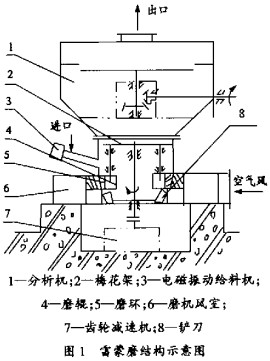

雷蒙磨的結構示意圖見圖1。由圖l可見，磨環F方風室的導風孔與磨環呈切線方向布置；鏟刀固定在鏟刀盤上隨豐軸與空氣流相向旋轉；磨輥懸掛在梅花架上，當主軸轉動時在磨環上滾動，對鈦白粉進行研磨；磨機上方設有篩分機，對磨粉進行細度控制。
1.2工作原理
煅燒后的鈦白粉經給料機加到磨機中，一部分鈦白粉被旋轉的磨輥捕集進行研磨，落人磨底部的鈦白粉被鏟打上來，送人磨環和磨輥之間進行研磨。來自排風機的空氣經磨機風室和切向空氣孔進入磨機，微細鈦白粉沿空流上升，通過篩分機，粗顆粒鈦白粉落人磨中，重新研磨，加_[完的鈦白粉在旋風分離器中與空氣分離，攜帶極微細鈦白粉的空氣回到排風機，再進入磨中。
2、磨機內物料運動狀態分析
2.1空氣流運動狀態
空氣從磨環下均布的切向風孔吹入，在磨環下高速旋轉，形成螺旋上升的擴散氣流柱，并在磨環上部形成渦流；磨輥部位的螺旋上升氣流和磨環處的渦流在磨輥轉動時產生旋轉運動，其速度與磨輥轉速相同�？芍�，磨機工作時，磨環及筒體周圍氣流柱旋轉，中央部位氣流螺旋上升，該氣流運動狀態可從磨內粘附鈦白粉得到驗證。
2.2鈦白粉流動狀態
假定鏟刀上的鈦白粉無任何流動阻力，則隨鏟刀旋轉時的切向速度為V2，切向風速為vl，鈦白粉移動速度為V。根據4R3216B雷蒙磨參數，主軸轉速m=130 r/min，磨環半徑r= 485mm，導風孔12個，單孔截面積f= O.02m2，風機風量Q =19 000m3／h，風壓P=2 697 Pa，計算v1、V2，合成速度及方向如圖2所示。
實際上，鈦白粉是一種粘附性強、容重輕的粉末，在研磨過程中，由于摩擦產生的摩擦熱使溫度升高，產生部分的濕蒸汽被微細鈦白粉吸附，粘附在鏟刀上，阻力增大，流動性差，合成速度方向偏向鏟刀運動方向，鏟刀外擋邊層(高度約30 mm)均被鈦白粉粘附，與鏟刀成靜止?fàn)顟B(tài)，如圖3所示。
較粗顆粒鈦白粉雖流動性較好，但均在離心力下切向甩離鏟刀，并隨切向風向前旋轉，流至鏟刀尾部的鈦白粉少。增大磨機內鈦白粉厚度時，流至鏟刀尾部的鈦白粉增多，但磨機風孔易堵塞，阻力增大，磨機產量受影響。
2.3磨輥與磨環之間鈦白粉分布
從前面分析可知，流至鏟刀尾部的鈦白粉少，切向甩至磨輥與磨環間的鈦白粉相應減少。由于鈦白粉容重輕，在螺旋上升氣流和磨輥旋轉氣流作用下，甩至磨輥和磨環之間的鈦白粉呈小螺旋回流運動，鈦白粉分布如圖4所示。磨輥捕集的鈦白粉少，磨環上分布的鈦白粉薄，無法在磨輥和磨環之間形成足夠的墊層，同時由于磨輥的擺動，使之產生較大的噪音和剛性碰撞。只有磨機內加入鈦白粉多的情況下，甩至磨輥與磨環間的鈦白粉增多，甩出的鈦白粉相互阻礙，有一較短的停留時間，磨輥捕集的鈦白粉就多。
3、磨機對鈦白粉生產適應性研究
磨機對鈦白粉的適應性，即雷蒙磨粉碎鈦白粉時的噪音和振動小。前面已經論及，保證足夠的鈦白粉送人磨輥與磨環之間，并被磨輥捕集，必須具備以下三個條件：第一，磨內產生的熱量及濕蒸汽應及時排出；第二，鏟刀上鈦白粉流至鏟刀尾部的量應多；第三，保證送人磨輥和磨環之間的鈦白粉在回流前被磨輥捕集。根據這三個條件，雷蒙磨流程和鏟刀結構是解決問題的關鍵，采用以下幾種途徑：
第一，采用氣流外循環流程替代內循環流程，使空氣從大氣中進入磨機（必要時對空氣進行干燥處理），再由排風機從磨頂風管、旋風分離器和除塵器抽出排人大氣，使磨機內所產生的熱量和濕蒸汽及時排出。
第二，研究、設計適合鈦白粉物性的專用鏟刀。根據前面對鏟刀上鈦白粉的速度分析，當消除切向風對鏟刀上鈦白粉的吹力時，鈦白粉只在離心力作用下產生切向速度，流動速度加快，因此，設計的鏟刀應較平坦，角度以20°～25°為宜（現為30°），外擋邊加高至磨環位置，擋住切向風的影響，防止切向運動的鈦白粉甩離鏟刀。另外，將鏟刀內緣增加擋邊，減少磨環下旋轉風對鏟刀內緣鈦白粉的夾帶，保證足夠的鈦白粉流至鏟月尾部（見圖5），同時，鏟刀尾部相應加長伸至磨輥與磨環接觸處，保證甩出的鈦白粉在回流前被磨輥捕集，形成足夠的墊層。
第三，豐機轉速應適當提速，增大鏟刀尾部鈦白粉的拋出距離，加快磨輥捕集鈦白粉的時間。
4、結語
鈦白粉生產中雷蒙磨存在的噪音和振動是一個普遍問題，說明磨機設計的局限性。根據鈦白粉的容重輕、粘附性較大的特點，從流態分析，提出E述解決途徑，使雷蒙磨適應鈦白粉生產。
